帕金斯柴油機高壓油泵-高壓油管-噴油器燃油系統工作原理

一、帕金斯柴油機高壓油泵-高壓油管-噴油器燃油系統工作原理
帕金斯柴油機的燃油系統中，高壓油泵、高壓油管和噴油器共同協作，確保柴油機的正常運行。
高壓油泵通過凸輪軸帶動工作。凸輪軸上的凸輪在旋轉時，將來自油箱的燃油吸入高壓油泵內部。高壓油泵內部的柱塞泵由一個圓柱形金屬柱塞和與凸輪軸相連的活塞桿組成。當凸輪軸轉動時，推動活塞向上運動，將燃油吸入泵內。接著，高壓油泵將燃油壓縮到非常高的壓力。在柴油發動機中，通常需要將燃油壓力提升到幾百至幾千個巴。當活塞被推向上方時，它會壓縮泵內的燃油，將其排入高壓油管中。然后，當活塞向下移動時，高壓油泵會再次吸入燃油，為下一次壓縮做準備。

二、高壓油管連接高壓油泵和噴油器，將高壓燃油從高壓油泵輸送到噴油器。
噴油器的工作原理如下：來自噴油泵的高壓柴油通過油管接頭進入噴油器本體上的進油通道，然后進入針閥本體中部的環形油腔，作用在針閥的承壓錐面上，對針閥形成向上的軸向推力。一旦推力大于噴油器的壓力調節彈簧的預壓力，針閥立即向上移動，打開噴射孔，高壓柴油被噴射到燃燒室中。當噴油泵停止供油時，高壓油路中的壓力迅速下降，針閥在調壓彈簧的作用下及時回位，關閉噴油孔，停止噴油。
綜上所述，帕金斯柴油機的高壓油泵、高壓油管和噴油器在燃油系統中各司其職，共同保證了柴油機的高效運行。

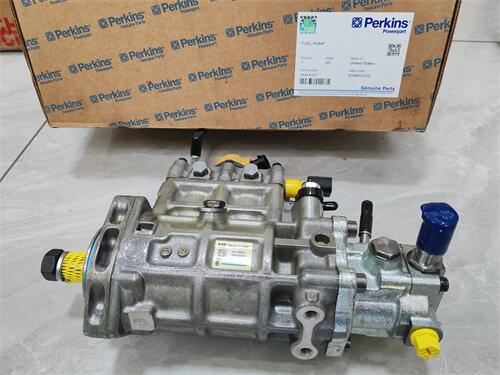

三、帕金斯柴油機高壓油泵如何工作
帕金斯柴油機的高壓油泵通常由凸輪軸帶動。凸輪軸上的凸輪在旋轉時，將來自油箱的燃油吸入高壓油泵的內部。高壓油泵內部包含一個柱塞泵，它是一個圓柱形的金屬柱塞，具有與凸輪軸相連的活塞桿。當凸輪軸轉動時，它將活塞向上推動，將燃油吸入泵內。接著，高壓油泵將燃油壓縮到非常高的壓力。在柴油發動機中，通常需要將燃油壓力提升到幾百至幾千個巴。這是通過柱塞泵的工作原理實現的。當活塞被推向上方時，它會壓縮泵內的燃油，將其排入高壓油管中。然后，當活塞向下移動時，高壓油泵會再次吸入燃油，為下一次壓縮做準備。

高壓油泵的工作過程中，通過對柱塞的軸向角度旋轉來調整柱塞有效壓距，達到油泵控制壓油量的目的。由發動機曲軸轉動通過齒輪帶動凸輪軸上凸輪旋轉，凸輪對油泵頂桿上滑輪作一頂一放作周期運動，使柱塞在柱塞套內做往復運動，在泵的進出兩油閥配合下來完成吸油和壓油，使其瞬間產生 10MPa 以上高壓，并將柴油通過噴油管路、噴油器等霧狀噴入近 60 個大氣壓的機體燃燒室產生燃燒爆發作功，通過氣缸、活塞連桿、曲軸等機構產生旋轉動力。
四、帕金斯柴油機高壓油管作用
帕金斯柴油機的高壓油管是連接高壓油泵和噴油器的重要通道，在燃油系統中起著關鍵作用。高壓油管需要承受一定的油壓，并且有一定的疲勞強度，以保證管路的密封要求。車用高壓油管主要出現在高壓噴射的柴油機中，能承受發動機運轉過程中所需的油壓。

高壓油管利用高壓對燃油的壓縮來保持存儲壓力，并用高壓泵來補償脈動供油所產生的壓力波動，因此即使從共軌中噴射出燃油，共軌中的壓力也近似為恒定值。在使用時，由于維護保養不當會出現接口漏油等故障，使其過早報廢，但如果使用維護方法得當，會延長其使用壽命。安裝高壓油管時勿漏裝油管固定夾，多缸機上的固定夾能使多根油管成一體固定，減少油管的振動。安裝時要保證高壓油管接頭錐體中心線和油泵出油閥接頭及噴油器接頭螺栓中心線重合，防止偏離。保證高壓油管螺母的擰緊力矩符合要求，擰緊力矩絕不可過大，否則易使高壓油管接頭產生縮徑變形或油管本身變形，極大影響油管的使用壽命。
五、帕金斯柴油機噴油器工作原理
帕金斯柴油機噴油器的工作原理較為復雜。根據噴油器結構形式的不同，閉式噴油器可分為孔式噴油器和針式噴油器，分別用于不同類型的燃燒室。
孔式噴油器主要由針閥偶件、頂桿、調壓彈簧、調壓螺釘及噴油器體等組成。用于直噴式燃燒室柴油機上。噴油泵輸出的高壓柴油由進油管接頭進入針閥中部的高壓油腔。當油壓克服調壓彈簧預緊力及針閥偶件間的摩擦力時，針閥上升，高壓柴油由噴孔噴射出去。當噴油泵停止供油時，高壓油路中的壓力迅速下降，針閥在調壓彈簧的作用下及時回位，關閉噴油孔，停止噴油。
針式噴油器是直接將針閥伸出噴孔，一般只有一個大的噴孔。工作時，來自噴油泵的高壓柴油通過油管接頭進入噴油器本體上的進油通道，然后進入針閥本體中部的環形油腔，作用在針閥的承壓錐面上，對針閥形成向上的軸向推力。一旦推力大于燃料噴射器的壓力調節彈簧的預壓力，針閥立即向上移動，打開噴射孔，然后高壓柴油被噴射到燃燒室中。當噴油泵停止供油時，高壓油路中的壓力迅速下降，針閥在調壓彈簧的作用下及時回位，關閉噴油孔，停止噴油。

帕金斯柴油機的高壓油泵、高壓油管和噴油器共同構成了燃油系統的關鍵部分。高壓油泵將燃油加壓送入高壓油管，高壓油管將燃油輸送到噴油器，噴油器根據發動機的需求將燃油以適當的時間和劑量噴射到燃燒室中，從而實現燃油的燃燒，推動發動機運轉。在使用和維護過程中，需要注意各個部件的正確安裝和保養，以確保燃油系統的正常運行，延長發動機的使用壽命。
項目    零件號    數量    新零件號    描述
2 M145DF21 1 M145DF21 CYLINDER HEAD
2 m145df21 1 m145df21缸蓋
3 1 CYLINDER HEAD
3缸1頭
4 1 COVER
4 1套
5 2314H008 7 2314H008 SCREW
5 2314h008 7 2314h008螺釘
6 2314H009 4 2314K159 SCREW
6 2314h009 4 2314k159螺釘
7 L2417F01 2 L2417F01I PLUG
7 l2417f01 2 l2417f01i插頭
8 L312DF01 2 L312DF01 DOWEL
8 l312df01 2 l312df01銷
9 L314AF01 4 L314AF01 INSERT
9 l314af01 4 l314af01插入
10 L314AF11 4 L314AF11 INSERT
10 l314af11 4 l314af11插入
11 L343FF01 8 L343FF02 GUIDE
11 l343ff01 8 l343ff02指南
12 L2412F01 4 0650576 PLUG
12 l2412f01 4 0650576插頭
13 L142HF21 4 L142HF21 EXHAUST VALVE
13 l142hf21 4 l142hf21排氣閥
14 L142HF11 4 L142HF11 INTAKE VALVE
14 l142hf11 4 l142hf11進氣閥
15 L142WF02 16 L142WF02 VALVE COLLET
15 l142wf02 16 l142wf02氣閥門彈簧
16 L1744F01 8 L1744F01 VALVE SPRING
16 l1744f01 8 l1744f01氣閥門彈簧
17 K145JF02 8 K415JF02 SEAL
17 k145jf02 8 k415jf02密封
18 L341CF01 8 K415JF02 SPRING WASHER
18 l341cf01 8 k415jf02彈簧墊圈
19 3342T012 8 3342T012 CAP
19 3342t012 8 3342t012帽
20 K561AF01 8 K561AF01 TAPPET
20 k561af01 8 k561af01挺桿
21 8 SHIM
8墊片21
21 L2411F02 1 L2411F02 SHIM
21 l2411f02 1 l2411f02墊片
21 L2411F03 1 L2411F03 SHIM
21 l2411f03 1 l2411f03墊片
21 L2411F04 1 L2411F04 SHIM
21 l2411f04 1 l2411f04墊片
21 L2411F05 1 L2411F05 SHIM
21 l2411f05 1 l2411f05墊片
21 L2411F06 1 L2411F06I SHIM
21 l2411f06 1 l2411f06i墊片
21 L2411F07 1 L2411F07 SHIM
21 l2411f07 1 l2411f07墊片
21 L2411F08 1 L2411F08 SHIM
21 l2411f08 1 l2411f08墊片
21 L2411F09 1 L2411F09 SHIM
21 l2411f09 1 l2411f09墊片
21 L2411F11 1 L2411F11 SHIM
21 l2411f11 1 l2411f11墊片
21 L2411F12 1 L2411F12 SHIM
21 l2411f12 1 l2411f12墊片
21 L2411F13 1 L2411F13 SHIM
21 l2411f13 1 l2411f13墊片
21 L2411F14 1 L2411F14 SHIM
21 l2411f14 1 l2411f14墊片
21 L2411F15 1 L2411F15 SHIM
21 l2411f15 1 l2411f15墊片
21 L2411F16 1 L2411F16 SHIM
21 l2411f16 1 l2411f16墊片
21 L2411F17 1 L2411F17 SHIM
21 l2411f17 1 l2411f17墊片
21 L2411F18 1 L2411F18 SHIM
21 l2411f18 1 l2411f18墊片
21 L2411F19 1 L2411F19 SHIM
21 l2411f19 1 l2411f19墊片
21 L2411F21 1 L2411F21 SHIM
21 l2411f21 1 l2411f21墊片
21 L2411F22 1 L2411F22 SHIM
21 l2411f22 1 l2411f22墊片
21 L2411F23 1 L2411F23 SHIM
21 l2411f23 1 l2411f23墊片
21 L2411F24 1 L2411F24 SHIM
21 l2411f24 1 l2411f24墊片
21 L2411F25 1 L2411F25 SHIM
21 l2411f25 1 l2411f25墊片
21 L2411F26 1 L2411F26 SHIM
21 l2411f26 1 l2411f26墊片
21 L2411F27 1 L2411F27 SHIM
21 l2411f27 1 l2411f27墊片
21 L2411F28 1 L2411F28 SHIM
21 l2411f28 1 l2411f28墊片
21 L2411F29 1 L2411F29 SHIM
21 l2411f29 1 l2411f29墊片
21 L2411F31 1 L2411F31 SHIM
21 l2411f31 1 l2411f31墊片
21 L2411F32 1 L2411F32 SHIM
21 l2411f32 1 l2411f32墊片
21 L2411F33 1 L2411F33 SHIM
21 l2411f33 1 l2411f33墊片
21 L2411F34 1 L2411F34 SHIM
21 l2411f34 1 l2411f34墊片
21 L2411F35 1 L2411F35 SHIM
21 l2411f35 1 l2411f35墊片
21 L2411F36 1 L2411F36 SHIM
21 l2411f36 1 l2411f36墊片
21 L2411F37 1 L2411F37 SHIM
21 l2411f37 1 l2411f37墊片
21 L2411F38 1 L2411F38 SHIM
21 l2411f38 1 l2411f38墊片
21 L2411F39 1 L2411F39 SHIM
21 l2411f39 1 l2411f39墊片
21 L2411F41 1 L2411F41 SHIM
21 l2411f41 1 l2411f41墊片
21 L2411F42 1 L2411F42 SHIM
21 l2411f42 1 l2411f42墊片
21 L2411F43 1 L2411F43 SHIM
21 l2411f43 1 l2411f43墊片
21 L2411F44 1 L2411F44 SHIM
21 l2411f44 1 l2411f44墊片
21 L2411F45 1 L2411F45 SHIM
21 l2411f45 1 l2411f45墊片
21 L2411F46 1 L2411F46 SHIM
21 l2411f46 1 l2411f46墊片
21 L2411F47 1 L2411F47 SHIM
21 l2411f47 1 l2411f47墊片
21 L2411F48 1 L2411F48 SHIM
21 l2411f48 1 l2411f48墊片
21 L2411F49 1 L2411F49 SHIM
21 l2411f49 1 l2411f49墊片
(21) L2411F01 1 L2411F01I SHIM
（21）l2411f01 1 l2411f01i墊片
(21) L2411F02 1 L2411F02 SHIM
（21）l2411f02 1 l2411f02墊片
(21) L2411F03 1 L2411F03 SHIM
（21）l2411f03 1 l2411f03墊片
(21) L2411F04 1 L2411F04 SHIM
（21）l2411f04 1 l2411f04墊片
(21) L2411F05 1 L2411F05 SHIM
（21）l2411f05 1 l2411f05墊片
(21) L2411F06 1 L2411F06I SHIM
（21）l2411f06 1 l2411f06i墊片
(21) L2411F07 1 L2411F07 SHIM
（21）l2411f07 1 l2411f07墊片
(21) L2411F08 1 L2411F08 SHIM
（21）l2411f08 1 l2411f08墊片
(21) L2411F09 1 L2411F09 SHIM
（21）l2411f09 1 l2411f09墊片
(21) L2411F11 1 L2411F11 SHIM
（21）l2411f11 1 l2411f11墊片
(21) L2411F12 1 L2411F12 SHIM
（21）l2411f12 1 l2411f12墊片
(21) L2411F13 1 L2411F13 SHIM
（21）l2411f13 1 l2411f13墊片
(21) L2411F14 1 L2411F14 SHIM
（21）l2411f14 1 l2411f14墊片
(21) L2411F15 1 L2411F15 SHIM
（21）l2411f15 1 l2411f15墊片
(21) L2411F16 1 L2411F16 SHIM
（21）l2411f16 1 l2411f16墊片
(21) L2411F17 1 L2411F17 SHIM
（21）l2411f17 1 l2411f17墊片
(21) L2411F18 1 L2411F18 SHIM
（21）l2411f18 1 l2411f18墊片
(21) L2411F19 1 L2411F19 SHIM
（21）l2411f19 1 l2411f19墊片
(21) L2411F21 1 L2411F21 SHIM
（21）l2411f21 1 l2411f21墊片
(21) L2411F22 1 L2411F22 SHIM
（21）l2411f22 1 l2411f22墊片
(21) L2411F23 1 L2411F23 SHIM
（21）l2411f23 1 l2411f23墊片
(21) L2411F24 1 L2411F24 SHIM
（21）l2411f24 1 l2411f24墊片
(21) L2411F25 1 L2411F25 SHIM
（21）l2411f25 1 l2411f25墊片
(21) L2411F26 1 L2411F26 SHIM
（21）l2411f26 1 l2411f26墊片
(21) L2411F27 1 L2411F27 SHIM
（21）l2411f27 1 l2411f27墊片
(21) L2411F28 1 L2411F28 SHIM
（21）l2411f28 1 l2411f28墊片
(21) L2411F29 1 L2411F29 SHIM
（21）l2411f29 1 l2411f29墊片
(21) L2411F31 1 L2411F31 SHIM
（21）l2411f31 1 l2411f31墊片
(21) L2411F32 1 L2411F32 SHIM
（21）l2411f32 1 l2411f32墊片
(21) L2411F33 1 L2411F33 SHIM
（21）l2411f33 1 l2411f33墊片
(21) L2411F34 1 L2411F34 SHIM
（21）l2411f34 1 l2411f34墊片
(21) L2411F35 1 L2411F35 SHIM
（21）l2411f35 1 l2411f35墊片
(21) L2411F36 1 L2411F36 SHIM
（21）l2411f36 1 l2411f36墊片
(21) L2411F37 1 L2411F37 SHIM
（21）l2411f37 1 l2411f37墊片
(21) L2411F38 1 L2411F38 SHIM
（21）l2411f38 1 l2411f38墊片
(21) L2411F39 1 L2411F39 SHIM
（21）l2411f39 1 l2411f39墊片
(21) L2411F41 1 L2411F41 SHIM
（21）l2411f41 1 l2411f41墊片
(21) L2411F42 1 L2411F42 SHIM
（21）l2411f42 1 l2411f42墊片
(21) L2411F43 1 L2411F43 SHIM
（21）l2411f43 1 l2411f43墊片
(21) L2411F44 1 L2411F44 SHIM
（21）l2411f44 1 l2411f44墊片
(21) L2411F45 1 L2411F45 SHIM
（21）l2411f45 1 l2411f45墊片
(21) L2411F46 1 L2411F46 SHIM
（21）l2411f46 1 l2411f46墊片
(21) L2411F47 1 L2411F47 SHIM
（21）l2411f47 1 l2411f47墊片
(21) L2411F48 1 L2411F48 SHIM
（21）l2411f48 1 l2411f48墊片
(21) L2411F49 1 L2411F49 SHIM
（21）l2411f49 1 l2411f49墊片
(21) L2411F51 1 L2411F51 SHIM
（21）l2411f51 1 l2411f51墊片
(21) L2411F52 1 L2411F52 SHIM
（21）l2411f52 1 l2411f52墊片
(21) L2411F53 1 L2411F53 SHIM
（21）l2411f53 1 l2411f53墊片
(21) L2411F54 1 L2411F54 SHIM
（21）l2411f54 1 l2411f54墊片
(21) L2411F55 1 L2411F55 SHIM
（21）l2411f55 1 l2411f55墊片
(21) L2411F56 1 L2411F56 SHIM
（21）l2411f56 1 l2411f56墊片
(21) L2411F57 1 L2411F57 SHIM
（21）l2411f57 1 l2411f57墊片
(21) L2411F58 1 L2411F58 SHIM
（21）l2411f58 1 l2411f58墊片
(21) L2411F59 1 L2411F59 SHIM
（21）l2411f59 1 l2411f59墊片
(21) L2411F61 1 L2411F61 SHIM
（21）l2411f61 1 l2411f61墊片
22 L141DF01 1 3141D351 CAMSHAFT
22 l141df01 1 3141d351凸輪軸
23 L112TF03 1 L112TF03 WOODRUFF KEY
23 l112tf03 1 l112tf03半圓鍵
24 K418FF05 1 K418FF05 SEAL - CAMSHAFT
24 k418ff05 1 k418ff05密封凸輪軸
25 K418FF02 1 K418FF02 SEAL - CAMSHAFT
25 k418ff02 1 k418ff02密封凸輪軸
